Trong suốt hơn 15 năm lăn lộn tại các công trường từ Việt Nam đến những dự án cao tầng khắt khe tại Nhật Bản, tôi đã chứng kiến không ít lần tiến độ bị vỡ trận chỉ vì những xung đột ngớ ngẩn giữa đường ống MEP và dầm bê tông, hay vật tư về công trường nằm “đắp chiếu” vì chưa đến hạng mục thi công. Đó là nỗi đau của phương pháp quản lý truyền thống.
Bạn có biết rằng, theo thống kê và nghiên cứu tổng hợp, việc áp dụng BIM có thể giúp giảm tới 10% chi phí xây dựng và rút ngắn 10% thời gian thi công so với tiến độ được phê duyệt? Số liệu này được trích dẫn từ báo cáo về công nghệ BIM của FastCons & Bộ Xây Dựng, minh chứng cho việc công nghệ không còn là “đồ chơi” xa xỉ mà là công cụ sinh tồn.
Bài viết này không chỉ là lý thuyết suông. Với tư cách là một người làm nghề, tôi sẽ chia sẻ bản hướng dẫn kỹ thuật (Technical Tutorial) chi tiết giúp các Project Manager, Chỉ huy trưởng và Kỹ sư BIM hiểu rõ cách thức lập kế hoạch thi công với BIM (4D/5D) để biến mô hình ảo thành lợi nhuận thực.
1. Tại Sao Phải Chuyển Đổi Sang Lập Kế Hoạch BIM?
Trước khi đi vào “làm như thế nào”, chúng ta cần thống nhất “tại sao”. Nhiều người vẫn nhầm lẫn rằng BIM chỉ là vẽ 3D để render ảnh phối cảnh. Thực tế, để hiểu sâu sắc BIM là gì, ta phải nhìn nhận nó như một quy trình tạo lập và quản lý thông tin xuyên suốt vòng đời dự án.
Lập kế hoạch với BIM là việc tích hợp Thời gian (4D) và Chi phí (5D) vào mô hình thông tin. Đây là bước đệm quan trọng để tiến tới Digital Twin (Bản sao số) cho công trình sau này.
Những con số biết nói và lợi ích thực tế
Khác với phương pháp truyền thống (bản vẽ 2D + Excel/Project rời rạc), BIM mang lại sự minh bạch tuyệt đối:
- Trực quan hóa tiến độ (Visualization): Thay vì nhìn vào biểu đồ Gantt khô khan với hàng nghìn dòng tác vụ (Tasks), bạn nhìn thấy công trình “mọc” lên theo thời gian thực trên màn hình. Điều này cực kỳ quan trọng khi giải trình với Chủ đầu tư (CĐT) không có chuyên môn sâu về kỹ thuật.
- Kiểm soát xung đột (Clash Detection): Phát hiện va chạm giữa hệ thống cơ điện (MEP) và kết cấu trước khi ra công trường. Theo kinh nghiệm của tôi, chi phí sửa lỗi trên giấy (hoặc trên máy tính) rẻ hơn gấp 100 lần so với việc đập đi làm lại tại hiện trường.
- Tối ưu hóa nguồn lực: Biết chính xác khi nào cần vật tư gì, tránh tình trạng tập kết quá sớm gây hư hỏng, chiếm dụng mặt bằng hoặc quá muộn gây “chết” dây chuyền thi công.
Case Study: Tại dự án Nhà ga số 5 sân bay Heathrow (London), việc áp dụng BIM giúp tiết kiệm 6 tháng thi công và khoảng 2.5 triệu USD chi phí phát sinh nhờ phát hiện sớm các xung đột
2. Điều Kiện Cần Để Lập Kế Hoạch Thi Công BIM
Chuyển đổi số trong ngành xây dựng không phải là việc mua một phần mềm về cài đặt là xong. Để bắt đầu, doanh nghiệp của bạn cần chuẩn bị một nền tảng vững chắc:
2.1. Nhân sự và Tư duy (Mindset)
Đây là yếu tố quan trọng nhất. Tại Nhật Bản, văn hóa “Horenso” và sự tỉ mỉ trong lập kế hoạch được đặt lên hàng đầu. Một BIM Coordinator giỏi không chỉ biết vẽ Revit, mà phải hiểu biện pháp thi công (Method Statement) để mô phỏng chính xác.
Ví dụ: Một bức tường xây không bao giờ mọc lên trong 1 giây. Nó cần có thời gian lắp giáo, xây thô, trát, sơn. Tư duy mô hình hóa phải khớp với tư duy thi công.
2.2. Hệ sinh thái phần mềm (Software Ecosystem)
Một quy trình BIM 4D tiêu chuẩn thường bao gồm sự phối hợp của các công cụ:
- Tạo dựng mô hình (Authoring Tools): Autodesk Revit, Tekla Structures (chuyên cho kết cấu thép/bê tông), ArchiCAD.
- Lập tiến độ (Scheduling Tools): Microsoft Project (MSP), Oracle Primavera P6.
- Tổng hợp và Mô phỏng (4D Simulation): Autodesk Navisworks Manage, Synchro PRO (rất mạnh về quản lý thi công chi tiết), Bentley.
2.3. Pháp lý tại Việt Nam
Đừng bỏ qua hành lang pháp lý đang ngày càng hoàn thiện. Đặc biệt là Quyết định số 258/QĐ-TTg ngày 17/3/2023 của Thủ tướng Chính phủ phê duyệt Lộ trình áp dụng Mô hình thông tin công trình (BIM) trong hoạt động xây dựng. Theo đó, việc áp dụng BIM là bắt buộc đối với các công trình cấp I, cấp đặc biệt sử dụng vốn đầu tư công bắt đầu từ năm 2023. Việc chuẩn bị sớm sẽ giúp doanh nghiệp bạn không bị loại khỏi các gói thầu lớn của nhà nước.
3. Quy Trình 5 Bước Lập Kế Hoạch Thi Công BIM
Đây là phần lõi kỹ thuật của bài viết. Hãy thực hiện theo quy trình chuẩn hóa sau để thiết lập mô hình 4D hiệu quả.
Bước 1: Chuẩn bị Mô hình 3D (3D Modeling) chuẩn LOD thi công
Để lập kế hoạch thi công, mô hình thiết kế (Design Model) thường chưa đủ. Bạn cần chuyển đổi nó sang Mô hình thi công (Construction Model).
- Yêu cầu LOD (Level of Development): Mô hình cần đạt mức độ chi tiết từ 350 đến 400. Các cấu kiện phải được chứa thông tin hình học chính xác.
- Phân chia cấu kiện (Splitting Elements): Đây là lỗi phổ biến nhất. Trong Revit, một cái cột chạy suốt từ tầng 1 lên tầng 3 là một đối tượng (Element). Nhưng thi công thực tế sẽ đổ bê tông từng tầng. Do đó, bạn buộc phải cắt (Split) cột đó thành các phần riêng biệt tương ứng với phân đợt đổ bê tông (Pouring sequence).
Bước 2: Lập Tiến độ thi công (Scheduling)
Sử dụng MS Project hoặc Primavera P6 để lập bảng tiến độ như bình thường, nhưng cần lưu ý đặc biệt về Mã WBS (Work Breakdown Structure).
- Quy tắc đặt tên (Naming Convention): Đây là “chìa khóa” để liên kết tự động giữa 3D và Tiến độ. Hãy thống nhất quy tắc này ngay từ đầu dự án.
- Mapping ID: Mỗi đầu việc trong MS Project (ví dụ: “Đổ bê tông dầm sàn tầng 2 Zone A”) nên có một mã ID duy nhất (Unique ID) để sau này gán vào tham số (Parameter) của đối tượng 3D.
Bước 3: Tích hợp dữ liệu (Linking 3D + Time)
Sử dụng phần mềm trung gian như Navisworks Manage hoặc Synchro. Dưới đây là quy trình nhanh trên Navisworks mà tôi thường áp dụng:
- Export: Xuất mô hình 3D từ Revit sang định dạng
.NWC(Navisworks Cache). - Append: Mở Navisworks và nạp file
.NWCvào. - TimeLiner: Mở công cụ TimeLiner trong Navisworks.
- Data Source: Import file tiến độ (từ MS Project/Primavera/CSV) vào tab Data Sources.
- Mapping (Gán đối tượng): Đây là bước quan trọng nhất. Thay vì gán thủ công từng cái (Drag & Drop) rất mất thời gian, hãy sử dụng tính năng “Auto-Attach Using Rules”. Bạn tạo Rule để phần mềm tự động tìm: “Nếu Tên Task trong MS Project trùng với Parameter ‘Comments’ trong Revit Model thì gán chúng lại với nhau”.
Bước 4: Mô phỏng và Tinh chỉnh (Simulation & Optimization)
Sau khi gán xong, hãy chạy mô phỏng (Simulate). Lúc này, bạn sẽ thấy công trình được xây dựng ảo. Hãy quan sát kỹ để tìm lỗi:
- Logic thi công: Có cấu kiện nào lơ lửng trên không trước khi có móng/cột đỡ không? Sàn tầng 5 có thi công trước tầng 4 không?
- Phát hiện xung đột không gian (Site Logistics): Ví dụ, cần cẩu tháp có va chạm với tòa nhà lân cận khi quay không? Khu vực tập kết vật liệu (Laydown area) có chặn đường xe bơm bê tông không? Việc chuyển đổi số hóa ngành xây dựng với BIM cho phép chúng ta thử sai trên máy tính hàng trăm lần để tìm ra phương án tối ưu nhất.
Bước 5: Xuất báo cáo và Video diễn họa
Kết quả cuối cùng là các video mô phỏng tiến độ (dùng để trình bày với Chủ đầu tư/Tư vấn giám sát) và các báo cáo xung đột để gửi về bộ phận kỹ thuật xử lý. Một video 4D rõ ràng có sức thuyết phục hơn hàng trăm trang hồ sơ giấy.
4. Case Study: Ứng Dụng Thực Tế Tại Việt Nam
Không chỉ lý thuyết, nhiều nhà thầu lớn tại Việt Nam đã áp dụng thành công mô hình này:

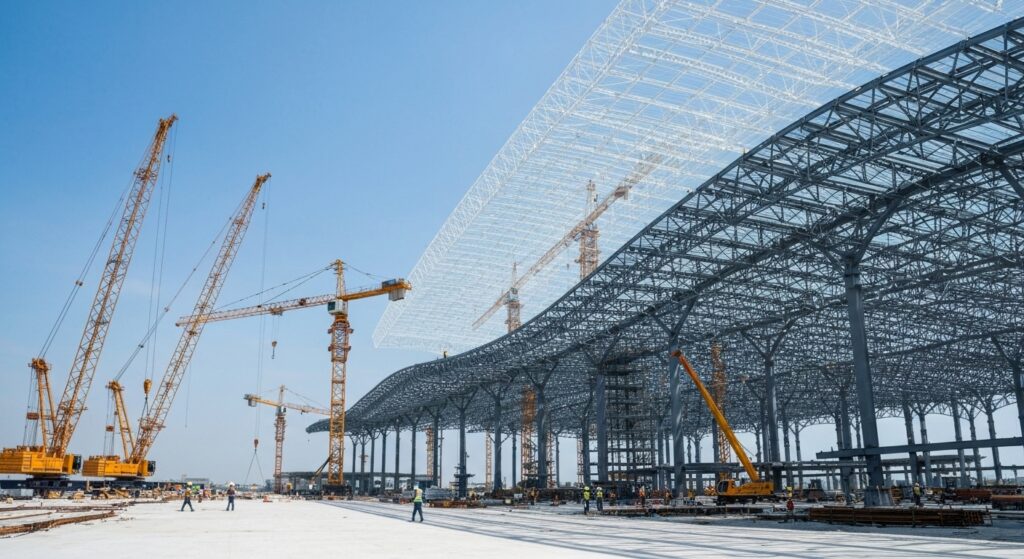

- Dự án Nhà ga hành khách Cảng hàng không Quốc tế Phú Bài: Theo thông tin từ Song Anh Corp, một đơn vị tư vấn BIM uy tín, dự án này đã áp dụng BIM để tối ưu hóa thiết kế, giảm thiểu lãng phí tài nguyên và kiểm soát tiến độ thi công phức tạp của hệ mái vòm thép không gian đặc biệt.
- Các dự án công nghiệp: Với hệ thống đường ống chằng chịt, BIM 4D phát huy tác dụng mạnh nhất trong việc tránh va chạm (Clash detection) giữa hệ thống MEP và kết cấu thép, đảm bảo tiến độ lắp đặt máy móc dây chuyền.
5. Thách Thức Và Giải Pháp Khi Triển Khai
Mặc dù lợi ích rõ ràng, nhưng con đường chuyển đổi không trải đầy hoa hồng. Theo phân tích từ Point Group về thực trạng áp dụng BIM tại Việt Nam, các doanh nghiệp thường gặp phải những rào cản sau:
| Thách thức | Giải pháp thực chiến |
|---|---|
| Chi phí đầu tư ban đầu cao (Phần mềm bản quyền, máy trạm cấu hình khủng) | Bắt đầu nhỏ (Pilot Project). Có thể thuê ngoài (Outsource) dịch vụ BIM trong giai đoạn đầu để học hỏi quy trình trước khi xây dựng team in-house. |
| Thiếu nhân lực chất lượng cao | Đào tạo nội bộ kết hợp với tuyển dụng. Khuyến khích kỹ sư hiện trường học thêm về Navisworks/Revit để hiểu ngôn ngữ của đội BIM. |
| Quy trình chưa đồng bộ (Collaboration) | Xây dựng quy định BEP (BIM Execution Plan) và CDE (Môi trường dữ liệu chung) rõ ràng ngay từ đầu dự án để thống nhất cách làm việc giữa các bên. |
6. Kết luận
Lập kế hoạch thi công với BIM không còn là “xu hướng tương lai” mà là yêu cầu sống còn của hiện tại. Trong bối cảnh cạnh tranh khốc liệt, biên độ lợi nhuận ngày càng mỏng, việc chuyển đổi từ 2D sang 4D/5D giúp nhà thầu nhìn thấy trước tương lai của dự án, từ đó kiểm soát rủi ro và bảo vệ dòng tiền.
Là một người đã trải qua sự chuyển dịch này, lời khuyên của tôi dành cho bạn: Đừng đợi đến khi đối thủ bỏ xa mới bắt đầu. Hãy bắt đầu từ việc chuẩn hóa mô hình 3D và thử nghiệm một dự án nhỏ ngay hôm nay.
FAQ: Câu Hỏi Thường Gặp Về Lập Kế Hoạch Thi Công Với BIM
1. BIM 4D và 5D khác nhau như thế nào?
BIM 4D là tích hợp yếu tố Thời gian (Tiến độ) vào mô hình 3D để mô phỏng quá trình thi công. BIM 5D tích hợp thêm yếu tố Chi phí (Cost) để kiểm soát dòng tiền, dự toán và ngân sách theo từng giai đoạn thi công.
2. Phần mềm nào tốt nhất để mô phỏng 4D?
Navisworks Manage (Autodesk) và Synchro PRO (Bentley) là hai “ông lớn” phổ biến nhất. Navisworks mạnh về kiểm tra xung đột và tương thích tốt với hệ sinh thái Revit. Synchro PRO mạnh về quản lý tiến độ chi tiết, cho phép cắt/chia đối tượng ngay trong phần mềm mà không cần quay lại công cụ dựng hình.
3. Doanh nghiệp nhỏ (SME) có nên áp dụng BIM không?
Có. Dù chi phí ban đầu cao, nhưng lợi ích từ việc giảm sửa chữa và lãng phí vật liệu sẽ bù đắp lại nhanh chóng. Doanh nghiệp nhỏ có thể bắt đầu bằng việc thuê tư vấn BIM hoặc áp dụng cho các hạng mục phức tạp (như phòng bơm, kỹ thuật) trước.
4. Mất bao lâu để học thành thạo quy trình này?
Với một kỹ sư đã có nền tảng xây dựng và biết cơ bản về Revit, sẽ mất khoảng 1-3 tháng đào tạo chuyên sâu và thực hành trên dự án thật để nắm vững quy trình phối hợp và sử dụng thành thạo Navisworks/Synchro.
5. Tôi có thể dùng BIM để lập kế hoạch mặt bằng công trường (Site Layout) không?
Hoàn toàn được và rất nên làm. Bạn có thể mô hình hóa cẩu tháp, cổng ra vào, kho bãi vật liệu, lán trại… để kiểm tra xem bán kính hoạt động của cẩu có phủ hết công trình không, vùng nguy hiểm khi cẩu quay, hoặc đường đi nội bộ có bị vướng không.
